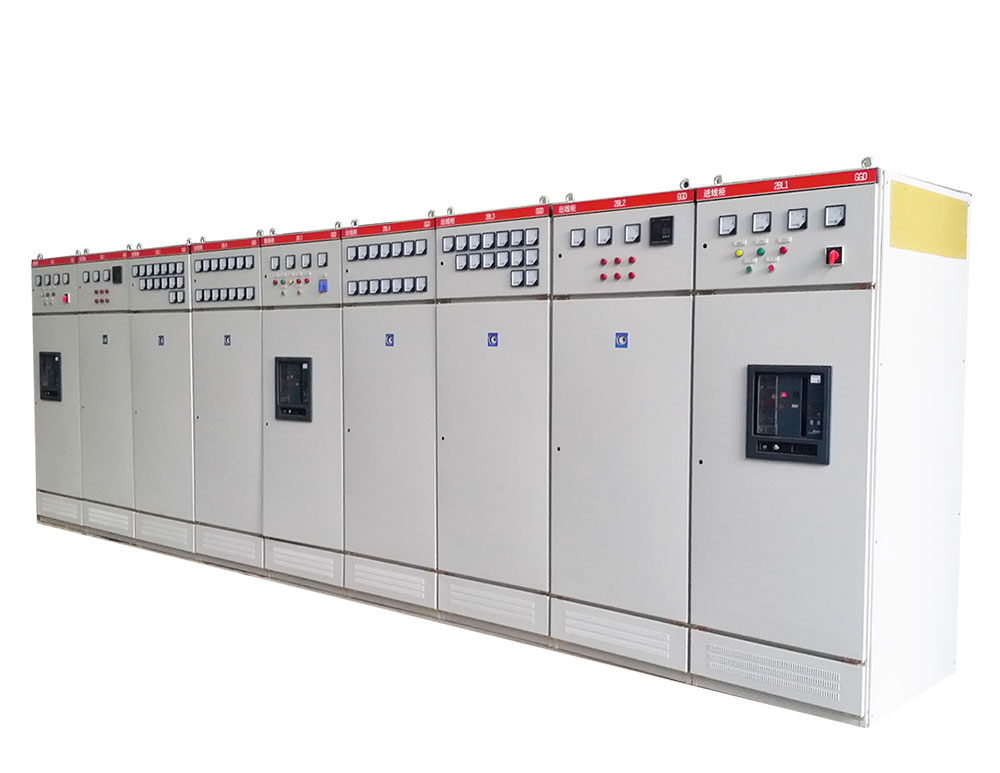

GGD型交流低壓配電柜適用于發電廠、變電站、廠礦企業等電力用戶的交流50Hz，額定工作電壓380V，額定工作電流至3150A的配電系統，做為動力、照明及配電設備的電能轉換、分配與控制之用。

GGD型交流低壓配電柜是根據能源部主管上級，廣大電力用戶及設計部門的要求，本著安全、經濟、合理、可靠的原則設計的新型低壓配電柜。產品具有分?jǐn)嗄芰Ω摺?dòng)熱穩定性好，電氣方案靈活、組合方便，系列性、實用性強、結構新穎、防護等級高等特點。

符合標準：IEC439<<低壓成套開關設備和控制設備>>、GB 7251 .1-1997<<低壓成套開關設備>>等標準。

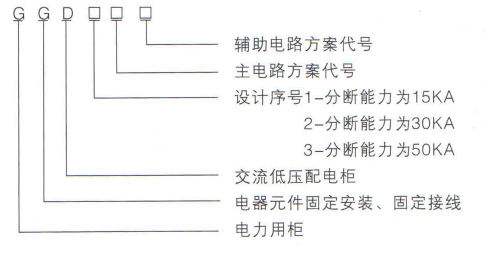

型號及定義

使用環境及條件

周圍空氣溫度***高不高于+400C，***低不低于- 5。C。24小時內的平均溫度不得高于+350C；

周圍空氣相對濕度在***高為+40。C時不超過50%，在較低溫度時允許有較大的相對濕度。（例如+200C時為90%）應考慮到由于溫

度的變化可能會偶然產生凝露的影響；

戶內安裝使用，使用地點的海拔高度不超過2000m;

設備安裝時與垂直傾斜度不超過5。：

設備安裝在無劇烈震動和沖擊的地方，以及不足使電器元件受到腐蝕的場所：

用戶有特殊要求時可與制造廠協商解決。

訂貨須知

用戶訂貨時應提供如下資料：

◇產品的全型號（包括主電路方案和輔助電路方案號）：

◇主電路系統組合順序圖；

◇輔助電路電氣原理圖：

◇柜內元器件清單：

◇其它與產品正常使用條件不符的特殊要求
