智能軟啟動控制柜

　　(一） 概述

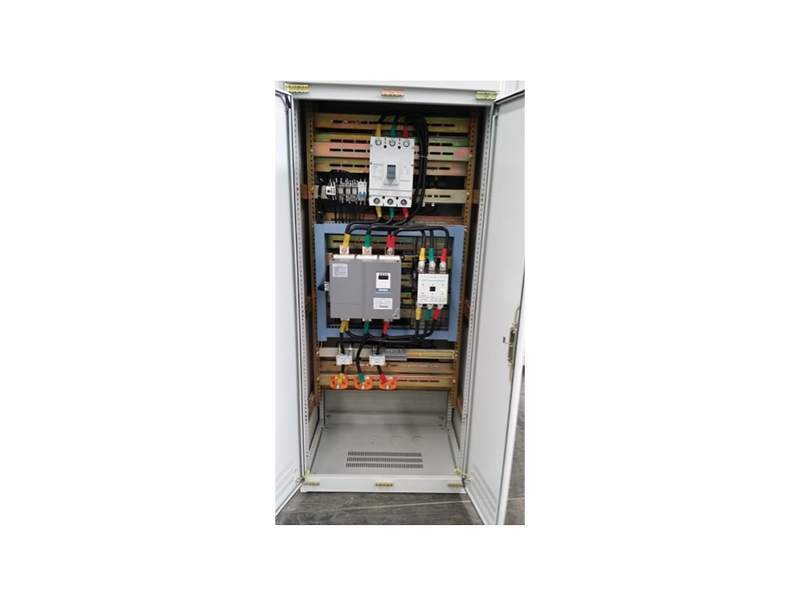

　　軟起動控制柜是以智能型軟起動器為主要控制元件并配有快速熔斷器、主回路進線斷路器、旁路接觸器于一體，可實現多重保護的單臺和多臺電機控制裝置。

　　（二） 控制功能

　　控制裝置設有起動、停止按鈕及運行、停止、故障指示。裝置內設有遠控接點，遠控接點包括起動、停止輸入接點，運行指示輸出接點，故障輸出接點（均為無源繼電器接點）。具有短路保護、過載保護、過熱保護、斷相保護功能。

　　（三）技術參數：

　　電源電壓：三相交流380V～415V，50Hz；

　　適用電機：5.5KW～500KW三相異步電動機；

　　起動方式：電壓斜坡起動、限流起動、突跳起動、

　　基值電壓25～75%可調；

　　限流范圍1.5～4.5倍額定電流可調，

　　起動時間0.5～240秒可調；

　　運行方式：旁路運行方式、節電運行方式；

　　停止方式：斜坡停止時間1～480秒可調；

　　停止方式（級落電壓80～50%可調）；

　　輸入信號：開關量接點

　　輸出信號：開關量接點，30VDC或220VAC 5A

　　環境溫度：-25℃～+50℃

　　海拔高度：<2000m；

　　振動：振動加速度≤0.5g；

　　相對濕度：≤90%（溫度為20℃）；

　　冷卻方式：自然冷卻或***風冷。

　　軟啟動器品牌有

　　1、A-B：  SMC Plus系列、SMC Dialog Plus系列

　　2、施耐德： ATS48、ATS22系列

　　3、ABB：  PSS系列、PST系列

　　4、西 門 子  3RW系列

　　5、國產系列：雷諾爾、西普等
